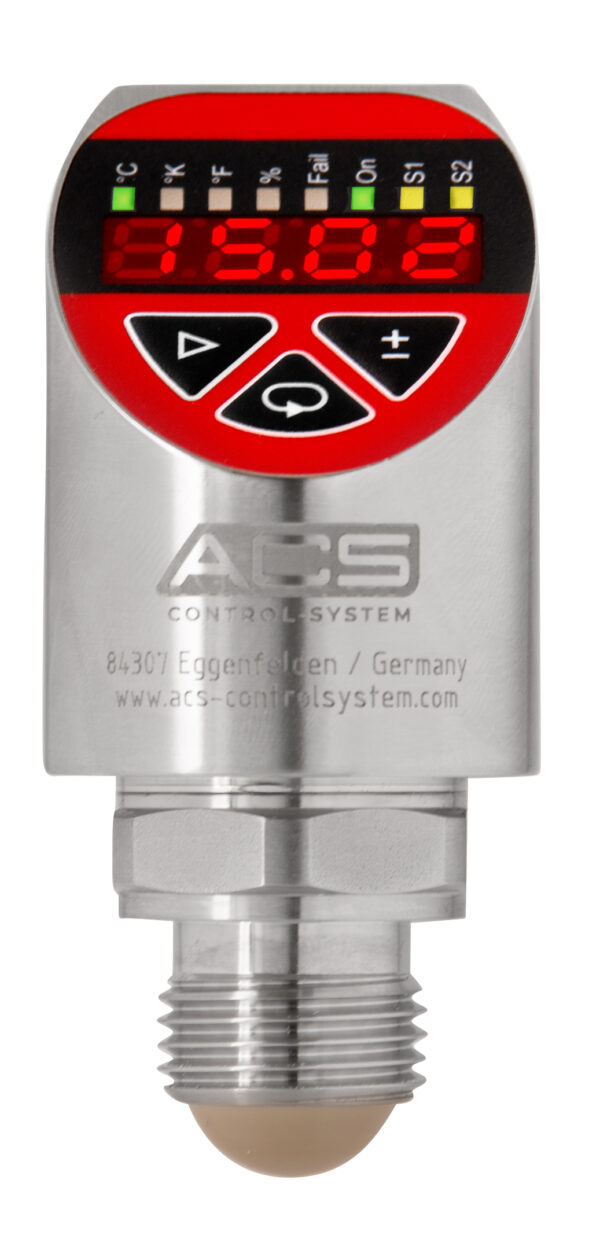

Radarsensor RADARCONT® RS4SR
… auf das OPTIMUM reduziert.
- besonders hohe Messgenauigkeit
- Staub, Temperatur oder Druck beeinflussen die Messung nicht
- Einfache Inbetriebnahme und sicherer Betrieb sparen Zeit
Beschreibung
Der Radarsensor RADARCONT RS4SR von ACS Control-System GmbH ist ein elektronischer Radar-Distanzsensor zur kontinuierlichen Messung von Füllständen in flüssigen Medien. Der RADARCONT® RS4SR arbeitet mit einem gepulsten FMCW-Radar (Frequency Modulated Continuous Wave – frequenzmoduliertes Dauerstrichradar) und erfasst berührungslos die Entfernung zu unbewegten Objekten.
Der Radarsensor sendet hierbei periodisch ein Radarsignal mit linear auf- und absteigende Frequenz aus. Die Änderungsrate der Frequenz über die Zeit ist dabei konstant. Objekte im Erfassungsbereich reflektieren das ausgesendete Signal. Über die Laufzeitverschiebung und die abweichende Frequenz beim reflektierten Signal wird die Entfernung zum Objekt bestimmt.
Der Radarsensor RADARCONT RS4SR ist für Anwendungen in nahezu allen Industriebereichen geeignet, optimal für den Einsatz in Tanks bis 10 m.
Durch den schmalen Öffnungswinkel werden insbesondere Störungen durch Fremdobjekte oder Einbauten reduziert.
Es empfiehlt sich für Anwendungen, in denen optische oder Ultraschallsensoren aufgrund von Störfaktoren wie Temperatur, Gas- oder Dampfschichtbildung, Über- oder Unterdruck bzw. Vakuum, Staub, Wind oder Lichteinfall ungeeignet sind.
Die Radar-Technologie ermöglicht je nach Art der Anwendung:
• Messung von Flüssigkeiten, auch bei Gasschichtung (z.B. Ammoniak) oder Schaumbildung
• Messung von Schüttgütern (ab einem DK Wert von 4)
• Messung durch die Behälterwand, z.B. IPC-Container oder durch Schutzfenster, z.B. PTFE oder PP
Wenn Füllstandmessungen mit Ultraschall an die Grenzen kommen ist unser RADARCONT® der richtige Sensor. Unser 122 GHz Radarsensor verfügt über eine sehr gut Signalfokussierung und ist unempfindlich gegenüber Verschmutzungen und Temperaturschwankungen.
Vorteile
- Wetterunabhängig
- Toleriert extreme Hitze und Kälte
- Funktioniert bei schlechten Lichtverhältnissen
- Arbeitet auch in der Dunkelheit
- Unempfindlich gegenüber Feuchtigkeit, Schmutz und Temperatur
- Durchstrahlen von Materialien
- 122 GHz Radar
- Plug and Play
- Fernüberwachung/Parametrierung mit IO-Link / RS485 Modbus-RTU
- Wartungsfrei
| Technische Daten | |
|---|---|
| Frequenzbereich | 122 – 123GHz |
| Reichweite | bis 10.000mm |
| Auflösung | 1mm |
| Ausgangssignal | RS485 Modbus-RTU IO-Link, Strom 4-20mA, Schalter PP |
| Betriebsspannung | 6/9 bis 35V DC |
| Abstrahlwinkel | 6° |
| Prozessanschluss | Gewinde ISO 228-1: G 1“, G ¾“, G ½“ Andere kurzfristig auf Anfrage |
| Umgebungstemperatur | -40°C bis +85°C (-40°F bis 185°F) |
| Schutzart | IP69K/IP67 (EN/IEC 60529) |
Vorteile des RADARCONT®
- Die besonders hohe Messgenauigkeit zeichnet die berührungslose Füllstandmessung mit Radar aus
- Äußere Einwirkungen wie Staub, Temperatur oder Druck beeinflussen die Messung nicht
- Einfache Inbetriebnahme und sicherer Betrieb sparen Zeit
- Zuverlässige Messungen unter rauen Umweltbedingungen
- Präzision durch höherer Fokussierung von 120 GHz
- Messbereich bis 10m
- Genauigkeit +/- 1mm
- Kontaktlose Füllstandmessung
- Einsatz im hygienischen Bereich
- Bequem per IO-Link aus der Ferne parametrieren
