Fluxicont® FU4
Strömungstransmitter / Strömungsschalter für allgemeine industrielle und Hygiene- und aseptischen Anwendungen
- Anwendung im Hygienebereich möglch
- Sehr kurze Ansprechzeit
- Kompakte Bauform
Beschreibung

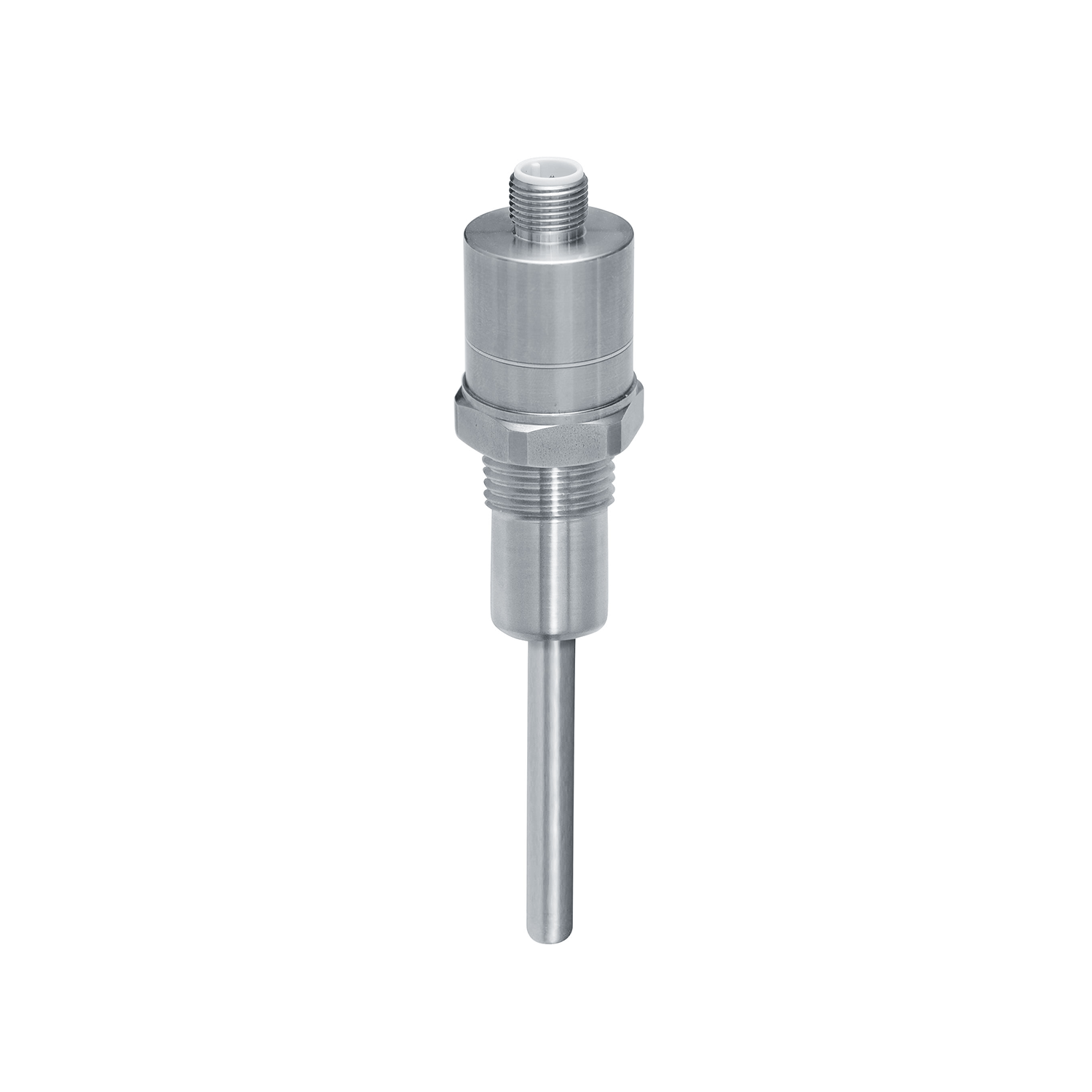

Der Fluxicont FU4LK geeignet für allgemeine Anwendungen in
- Nahrungs- und Genussmittelindustrie
- Pharmazeutische Industrie
- Biotechnologie
- Steriler Verfahrenstechnik
Der Fluxicont FU4SK geeignet für allgemeine Anwendungen in
- Maschinen- und Anlagenbau
- Klima- und Kälteanlagenbau
- Hydraulik- und Pneumatik-Systeme
- Prozessindustrie
- Umwelttechnik
Das Gerät ist ein elektronischer Strömungs– bzw. Temperaturschalter zur Überwachung, Regelung und kontinuierlichen Messung von Strömungen und Temperaturen in Flüssigkeiten.
Eine hohe Variantenvielfalt an Prozessanschlüssen und Elektronikausführungen erlaubt die Verwendung für eine Vielzahl von Anwendungen, auch von anspruchsvollen Messaufgaben.
Der Prozessanschluss beim Fluxicont FU4LK mit metallischer Abdichtung wurde speziell konzipiert für die hygienegerechte, elastomer- und totraumfreie Prozessadaption.
Durch seine hohe Genauigkeit und die digitale Abgleichbarkeit per HART®, RS485 Modbus®-RTU oder IO-Link® kann das Gerät an verschiedenste Applikationen angepasst werden.
Die robuste Bauform und die hochwertige Verarbeitung machen das Gerät zu einem sehr hochwertigen Produkt, dem selbst widrigste Umweltbedingungen nichts anhaben können, seien es tiefste Temperaturen im Außeneinsatz, extreme Schock- und Vibrationsbelastungen oder aggressive Medien.
Eine unverlierbare Laserbeschriftung des Typenschildes sorgt für eine Identifizierbarkeit über die gesamte Lebensdauer des Gerätes.
Selbstverständlich ist die optionale Anbringung einer Messstellenbezeichnung bzw. TAG, eines Kundenlabels oder eines neutralen Typenschildes, natürlich ebenfalls per Laserbeschriftung.
Eine LABS- bzw. silikonfreie Ausführung, eine Werkskalibrierung mit Kalibrierzertifikat und eine kundenspezifische Konfiguration bzw. Voreinstellung stehen ebenfalls als Option zur Verfügung wie ein Materialprüfzeugnis EN10204 3.1 oder eine Werksbescheinigungen für Trinkwasser- bzw. Lebensmitteltauglichkeit.
Kundenspezifische Sonderausführungen können kurzfristig auf Anfrage realisiert werden, z.B. Sonderbauformen für den Prozessanschluss oder andere Prozessmaterialien.
| Messbereich | |
|---|---|
| Messprinzip | Kalorimetrische Strömungsmessung |
| Nennmessbereich | 3…300cm/s |
| Ausgang Typ V – RS485 Modbus®-RTU | |
|---|---|
| Schnittstelle | RS485, bidirektional Modbus®-RTU 9600 Baud (4800…38400 Baud) |
| Zeitverhalten | Strömung: T90 ≤ 6s / ton ≤ 10s Temperatur: T90 ≤ 4s / ton ≤ 2s |
| Ausgang Typ L – IO-Link® | |
|---|---|
| Schnittstelle | IO-Link® V1.1 Com2 (38400 Baud) |
| Analogausgang 0…20mA | 0…20,5mA ≤ 0,05mA ≤ 22mA dI ≤ 1µA |
| Analogausgang 4…20mA | 3,8mA…20,5mA ≥ 3,6mA ≤ 22mA dI ≤ 1µA |
| Schaltausgang | 2xPP (Push-Pull), schaltend auf +L/-L |
| Ausgang | Uout ≤ 0,2V ≥ Us – 2V Iout = 0mA…200mA Strombegrenzt ≤ 450mA Kurzschlussfest |
| Zeitverhalten | Strömung: T90 ≤ 6s / ton ≤ 10s Temperatur: T90 ≤ 4s / ton ≤ 2s |
| Hilfsenergie | |
|---|---|
| Versorgungsspannung (verpolungsgeschützt) |
Typ V: 6V…35 V DC Typ L (ohne IO-Link®): 9V…35 V DC Typ L (mit IO-Link®): 18V…30 V DC |
| Messgenauigkeit | |
|---|---|
| Genauigkeit Strömung | ≤ ±5% Messbereichsendwert (5…100cm/s) (-20°C…+85°C) ≤ ±10% Messbereichsendwert (100…175cm/s) (-20°C…+85°C) |
| Genauigkeit Temperatur | ≤ ±1,5K (≥ 20cm/s) |
| Langzeitdrift | Strömung: ≤ ±10% vom Messwert/Jahr (-20°C…+85°C) |
| Temperaturabweichung | Strömung: ≤ ±0,4cm/s /K (-20°C…+85°C) |
| Umgebungsbedingungen | |
|---|---|
| Umgebungstemperatur | -20°C…+100°C |
| Prozesstemperatur | -20°C…+110°C (+140°C/1h) |
| Prozessdruck | ≤ +40bar |
| Schutzart | IP69K/IP67 (EN/IEC 60529) |
| MTTF | 463 Jahre |
