Drucksensor Precont® PN4LM
Drucktransmitter / Druckschalter mit Datenspeicher für Hygieneanwendungen Überwachung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben
Digitaler Drucksensor und Drucktransmitter für Hygieneanwendungen – Neueste Generation mit großem Display, Analog- und 4 Schaltausgängen
- EHEDG konforme hygienische Prozessanschlüsse
- Prozesstemperatur bis 150°C
- Analog- und bis zu 4 Schaltausgänge
Beschreibung

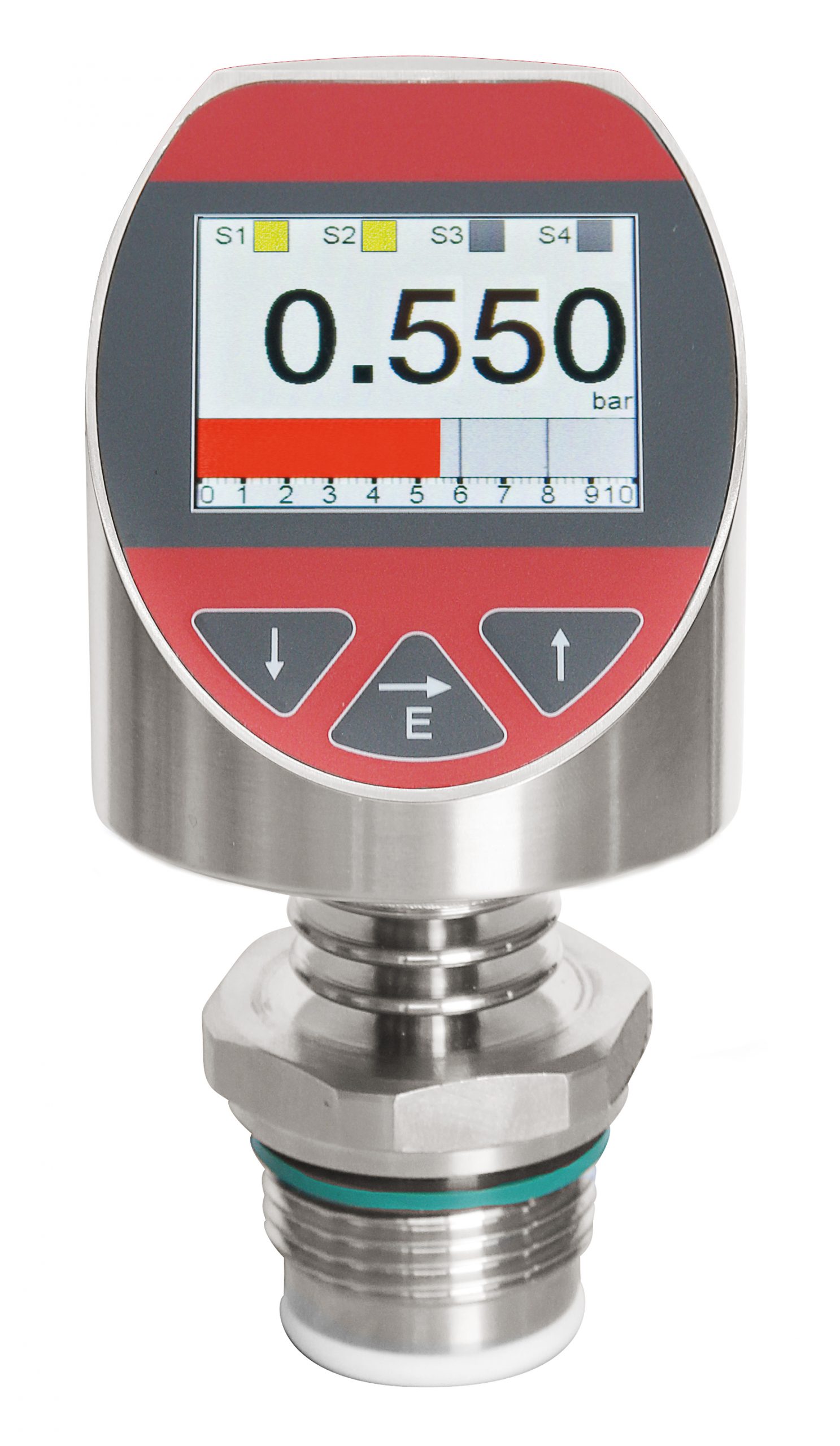

Der Drucksensor Precont PN4LM ist ein elektronischer Drucktransmitter / Druckschalter zur Überwachung, Regelung sowie zur kontinuierlichen Messung von Drücken in Gasen, Dämpfen, Flüssigkeiten und Stäuben.
Durch die Gerätekonstruktion mit Messbereichen von -1 bar bis 25 bar (relativ), Messbereichen von 0 bar bis 25 bar (absolut), Messpannen von 100 mbar bis 25 bar, Prozesstemperaturen von –20 bis +150°C, Prozessmaterial CrNi-Stahl sowie der Verfügbarkeit einer Vielzahl hygienischer EHEDG-konformer Prozessanschlüsse wie Gewinde ISO 228-1 mit frontbündiger O-Ring-Dichtung, Milchrohr DIN 11851, Varivent® und DRD ist der Sensor vielseitig einsetzbar.
Anwendung
- Nahrungs- und Genussmittelindustrie
- Pharmazeutische Industrie
- Biotechnologie
- sterile Verfahrenstechnik
Der Drucksensor Precont PN4LM von ACS Control-System ist geeignet für anspruchsvolle Messaufgaben.
Durch seine hohe Genauigkeit und die große Flexibilität in der Konfiguration kann das Gerät an die unterschiedlichsten Applikationen angepasst werden.
Der Drucksensor Precont® PN4LM mit frontbündiger Membrane wurde speziell konzipiert für die Messung von viskosen, pastösen, adhäsiven, kristallisierenden, partikelhaltigen und verunreinigten Medien, die herkömmliche Prozessanschlüsse mit Druckkanalbohrung verstopfen würden.
Der frontbündige Prozessanschluss ermöglicht durch seine optimierte Konstruktion die prozessintegrierte Reinigbarkeit der medienberührenden Messmembran.
Besonders für die im Rahmen von CIP/SIP-Reinigungsprozessen auftretenden Bedingungen, wie chemische Beständigkeit gegenüber Reinigungslösungen sowie erhöhte Temperaturen, ist das Gerät sehr gut geeignet.
Eine wartungs- und störungsfreie Druckmessung ist somit auch in kritischen Anwendungen mit häufig wechselnden Medien gewährleistet.
Die frontbündige Membrane ist mit dem Prozessanschluss komplett verschweißt und mit einer formschlüssigen Dichtung ausgestattet. Eine zuverlässige, totraumfreie Abdichtung zwischen Prozessanschluss und Prozessadapter bzw. Messmedium ist somit gesichert.
| Versorgungsspannung | |
|---|---|
| Ausgangssignal 0(4)…20mA | 9 V…30 V DC |
| Ausgangssignal 0…10V | 14 V…30 V DC |
| Analogausgang | |
|---|---|
| Arbeitsbereich | 0…20mA: 0…20,5mA, max. 22mA 4…20mA: 3,8…20,5mA, min. 3,6mA, max. 22mA 0…10V: 0…10,5V, max. 11V |
| Zulässige Bürde | 0(4)…20mA: ≤ (US-9V) / 22mA 0…10V: ≥ UOut / 3mA |
| Sprungantwortzeit | ≤ 15ms (td = 0s) |
| Bereitschaftszeit | ≤ 1s |
| Schaltausgang PNP S1 / S2 / S3 / S4 | |
|---|---|
| Funktion | PNP-schaltend auf +L |
| Ausgangsstrom | IL 0…≤ 200mA Strombegrenzt Kurzschlussfest |
| Sprungantwortzeit | ≤ 25ms (td = 0s) |
| Schaltzyklen | ≥ 100.000.000 |
| Bluetooth® Interface | |
|---|---|
| Version | Bluetooth® 2.1 + EDR |
| Spezifikation | Klasse 2 |
| Sendeleistung | ≤ 2,5mW / 4dBm |
| Reichweite | ≤ 10m |
| Messgenauigkeit | |
|---|---|
| Kennlinienabweichung | ≤ ±0,15% FS ≤ ±0,5% FS |
| Langzeitdrift | ≤ ±0,2% FS/Jahr |
| Temperaturabweichung | Messbereich ≤ 250mbar: ≤ ±0,04% FS/K (0°C…+80°C) Messbereich ≤ 250mbar: ≤ ±0,06% FS/K (-20°C…0°C / +80°C…+150°C) Messbereich ≥ 400mbar: ≤ ±0,02% FS/K (0°C…+80°C) Messbereich ≥ 400mbar: ≤ ±0,03% FS/K (-20°C…0°C / +80°C…+150°C) |
| Werkstoffe | |
|---|---|
| Membrane (prozessberührend) |
Stahl 1.4435 (316L) |
| Prozessanschluss (prozessberührend) |
Stahl 1.4435 (316L) |
| Anschlussgehäuse | CrNi-Stahl |
| Bedienoberfläche | PES |
| Dichtungen (prozessberührend) |
FPM – Fluorelastomer (z.B. Vition®), FDA-gelistet EPDM – Ethylen-Propylen-Dienmonomer, FDA-gelistet |
| Umgebungsbedingungen | |
|---|---|
| Umgebungstemperatur | -20°C…+70°C |
| Prozesstemperaturen | -20°C…+150°C |
| Prozessdruckbereiche | 100mbar … 25bar typabhängig |
| Schutzart | IP68 (EN/IEC 60529) |
