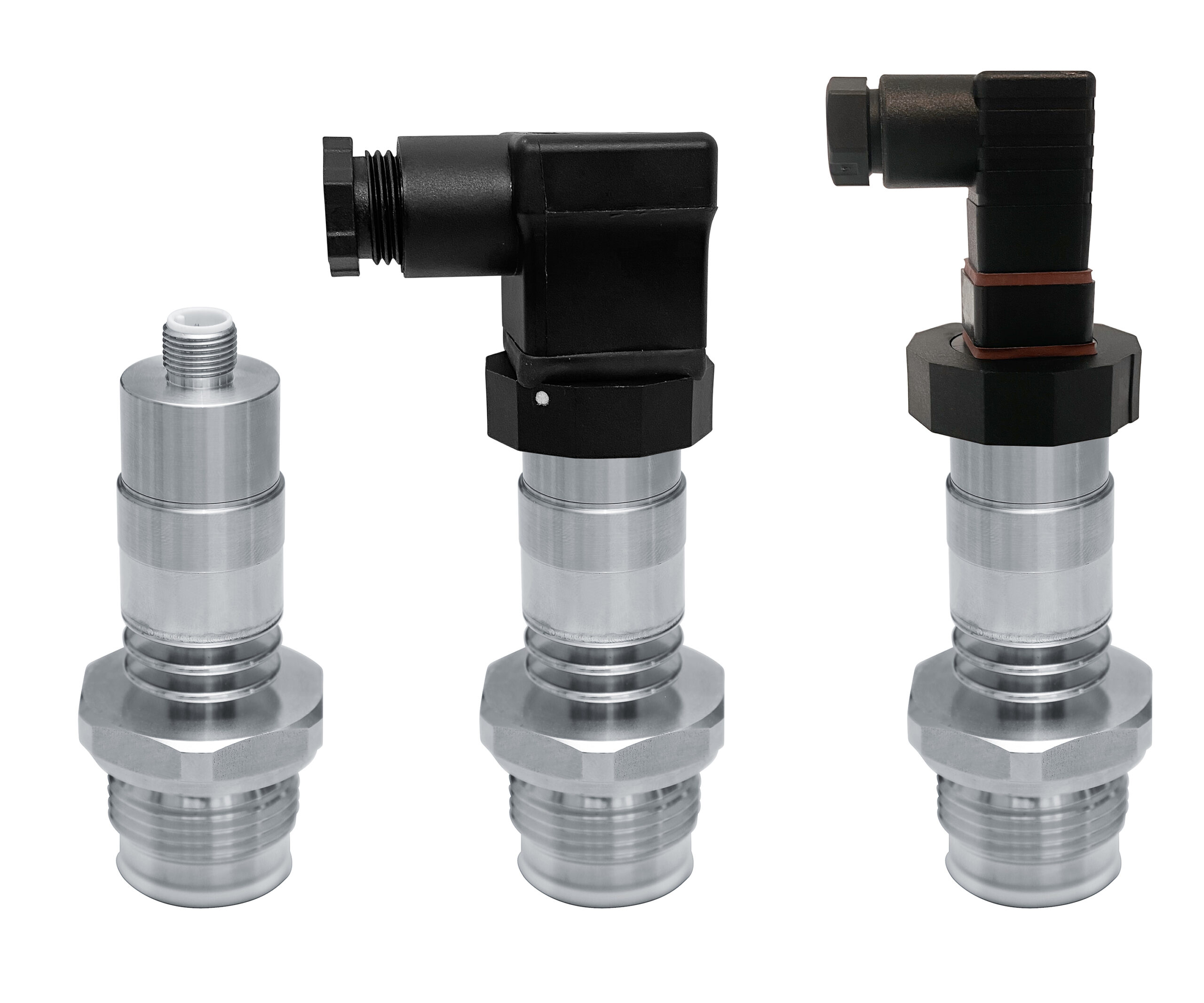

Drucksensor Precont® PU4LM
Drucktransmitter für Hygieneanwendungen zur Überwachung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben – auch aus explosionsgefährdeten Bereichen
- EHEDG konforme hygienische Prozessanschlüsse
- Prozesstemperatur bis 150°C
- Kompakte Bauform
Beschreibung
Der Drucksensor Precont PU4LM ist ein elektronischer Druckmessumformer / Druckschalter zur Überwachung, Steuerung und kontinuierlichen Messung von Drücken.
Eine hohe Variantenvielfalt an Prozessanschlüssen und elektronischen Typen ermöglicht den Einsatz für eine Vielzahl von Anwendungen, auch für anspruchsvolle Messanforderungen. Durch die frontbündige Prozessverbindung kann die Reinigungsfähigkeit der medienberührenden Membran auch durch CIP/SIP-Reinigungsprozesse in den Prozess integriert werden. Eine wartungsarme und störungsfreie Druckmessung ist somit auch bei kritischen Anwendungen mit Viskose oder auch häufig wechselnden Medien gewährleistet.
Die frontbündige Membran ist vollständig mit dem Prozessanschluss verschweißt und mit einer formschlüssigen Dichtung versehen. Somit ist eine zuverlässige, totenraumfreie Abdichtung gewährleistet.
Aufgrund seiner hohen Genauigkeit und der digitalen Einstellbarkeit durch HART®, RS485 Modbus®-RTU oder IO-Link® ist der Drucksensor Precont PU4LM für eine Vielzahl von Anwendungen geeignet.
Das robuste Design und die hochwertige Verarbeitung machen der Drucksensor von ACS Control-System zu einem Produkt von sehr hoher Qualität, dem selbst widrigste Umgebungsbedingungen nichts anhaben können, sei es die niedrigsten Temperaturen im Freien, extreme Schock- und Vibrationsbelastung oder aggressive Medien.
Eine unverlierbare Lasermarkierung des Typenschilds gewährleistet eine Identifizierbarkeit während der gesamten Lebensdauer des Drucksensors.
Selbstverständlich ist die optionale Kennzeichnung einer Messpunktbezeichnung bzw. TAG, ein Kundenlabel oder ein neutrales Typenschild, natürlich auch per Laserbeschriftung.
A LABS- resp. silikonfreie Version, Werkskalibrierung mit Kalibrierzertifikat und kundenspezifische Konfiguration bzw. Optional ist auch eine Voreinstellung erhältlich, wie z. B. Werkszertifizierungen für Trinkwasser bzw. Lebensmitteleignung.
| Messbereich | |
|---|---|
| Nenndruck PN | -1bar bis 0bar bis 0bar bis +25bar -1bar bis +1bar bis 0bar bis +25bar 0bar bis 0,1bar bis 0bar bis +25bar |
| Ausgang Typ A – Strom 4 bis 20mA HART® | |
|---|---|
| Analogausgang 4 bis 20mA | 3,9mA bis 20,5mA ≥ 3,8mA ≤ 22mA dI ≤ 1µA |
| Zeitverhalten | T90 ≤ 5ms ton ≤ 0,2s |
| Schnittstelle | HART®-konform (7.0) 1200 Bit/s |
| Ausgang Typ V – RS485 Modbus®-RTU | |
|---|---|
| Schnittstelle | RS485, bidirektional Modbus®-RTU 9600 Baud (4800 bis 38400 Baud) |
| Zeitverhalten | T90 ≤ 2ms ton ≤ 0,1s |
| Ausgang Typ L – IO-Link® | |
|---|---|
| Schnittstelle | IO-Link® V1.1 Com2 (38400 Baud) |
| Analogausgang | 0mA bis 20,5mA (bei 0 bis 20mA) ≤ 0,05mA (bei 0 bis 20mA) ≤ 22mA (bei 0 bis 20mA) dI ≤ 1µA (bei 0 bis 20mA) 3,8mA bis 20,5mA (bei 4 bis 20mA) ≥ 3,6mA (bei 4 bis 20mA) ≤ 22mA (bei 4 bis 20mA) dI ≤ 1µA (bei 4 bis 20mA) |
| Schaltausgang | 2x PP (Push-Pull) Schaltend auf +L/-L |
| Ausgang | Uout ≤ 0,2V ≥ Us – 2V Iout = 0mA bis 200mA (strombegrenzt ≤ 450mA, kurzschlussfest) |
| Zeitverhalten | T90 ≤ 2ms ton ≤ 0,1s |
| Hilfsenergie | |
|---|---|
| Versorgungsspannung Us (verpolungsgeschützt) |
9 V bis 35 V DC (bei Elektronik-Ausgang Variante A) 9 V bis 30 V DC (Ex) (bei Elektronik-Ausgang Variante A) 6 V bis 35 V DC (bei Elektronik-Ausgang Variante V) 9 V bis 35 V DC (bei Elektronik-Ausgang Variante L ohne IO-Link®) 18 V bis 30 V DC (bei Elektronik-Ausgang Variante L mit IO-Link®) |
| Messgenauigkeit | |
|---|---|
| Kennlinienabweichung | ≤ ±0,15% FSO ≤ ±0,5%FSO |
| Langzeitdrift | ≤ ±0,2% FSO/Jahr |
| Temperaturabweichung | Tk Nullpunkt ≤ 250mbar: ≤ ±0,04% FSO/K (0°C bis +80°C) ≤ 250mbar: ≤ ±0,06% FSO/K (-20°C bis 0°C / +80°C bis +150°C) ≥ 400mbar: ≤ ±0,02% FSO/K (0°C bis +80°C) ≥ 400mbar: ≤ ±0,03% FSO/K (-20°C bis 0°C / +80°C bis +150°C) Tk Spanne ≤ ±0,02% FSO/K (0°C bis +80°C) ≤ ±0,03% FSO/K (-20°C bis 0°C / +80°C bis +150°C) |
| Prozessbedingungen | |
|---|---|
| Prozesstemperatur | -20°C bis +150°C |
| Druckzyklen | ≥ 100Mio. (1,2xPN) |
| Umgebungsbedingungen | |
|---|---|
| Umgebungstemperatur | -40°C bis +100°C |
| Schutzart | IP69K/IP67 (EN/IEC 60529) |
| MTTF | 463 Jahre |
