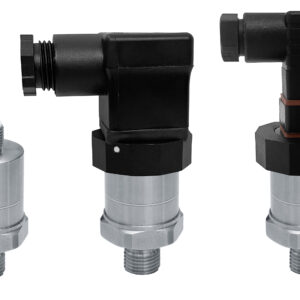

Drucksensor Precont® PK4SH
Drucktransmitter zur Messung von Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben – auch aus explosionsgefährdeten Bereichen
- Kleinste Bauform
- Prozesstemperatur bis 200°C ohne Druckmittler
- 2-Leiterelektronik 4 … 20mA über HART programmierbar
Beschreibung
Der Drucksensor Precont PK4SH ist ein elektronischer Drucktransmitter / Druckschalter zur Überwachung, Regelung und kontinuierlichen Messung von Drücken.
Der Drucksensor von ACS Control-System ist geeignet für anspruchsvolle Messaufgaben, vor allem bei beengten Einbausituationen und hoher Temperaturbelastung.
Durch seine hohe Genauigkeit und die digitale Abgleichbarkeit per HART® kann das Gerät an verschiedenste Applikationen angepasst werden.
Die robuste Bauform und die hochwertige Verarbeitung machen den Drucksensor Precont PK4SH zu einem sehr hochwertigen Produkt, dem selbst widrigste Umweltbedingungen nichts anhaben können, seien es tiefste Temperaturen im Außeneinsatz, extreme Schock- und Vibrationsbelastungen oder aggressive Medien.
Eine unverlierbare Laserbeschriftung des Typenschildes sorgt für eine Identifizierbarkeit über die gesamte Lebensdauer des Gerätes.
Selbstverständlich ist die optionale Anbringung einer Messstellenbezeichnung bzw. TAG, eines Kundenlabels oder eines neutralen Typenschildes, natürlich ebenfalls per Laserbeschriftung.
Eine Werkskalibrierung mit Kalibrierzertifikat und eine kundenspezifische Konfiguration bzw. Voreinstellung stehen ebenfalls als Option zur Verfügung wie eine Werksbescheinigungen für Trinkwassertauglichkeit.
Kundenspezifische Sonderausführungen können auf Anfrage realisiert werden, z.B. Sonderbauformen für den Prozessanschluss oder andere Prozessmaterialien.
Funktion
Der Drucksensor Precont PK4SH ist für Anwendungen in nahezu allen Industriebereichen geeignet. Es wird zur Messung der Druckart Überdruck (Relativdruck) verwendet, wobei als Bezugsdruck der Umgebungsluftdruck verwendet wird. Messmedien sind Gase, Dämpfe
und Flüssigkeiten.
Der Sensor ist besonders für Applikationen mit höheren Temperaturen und hohen Drücken vorgesehen. Der Prozessdruck wirkt direkt (trockenes System) über die Prozessmembran auf das Dünnfilm-DMS-Sensorelement. Er bewirkt dort eine Widerstandsänderung, die in ein entsprechendes Ausgangssignal umgewandelt wird. Das Messsystem ist komplett verschweißt und so gegenüber dem Prozess abgedichtet. Die Abdichtung des Prozessanschlusses gegenüber dem Prozess erfolgt durch eine geeignete Dichtung. Die Parametrierung und Bedienung kann über die integrierte kabelgebundene Schnittstelle erfolgen.
| Hilfsenergie | |
|---|---|
| Versorgungsspannung | 9 V … 35 V DC, verpolungsgeschützt |
| Stromaufnahme | ≤ 22mA |
| Analogausgang 4…20mA | |
| Arbeitsbereich | 3,9mA … 21mA ≥ 3,8mA ≤ 22mA |
| Zulässige Bürde | ≤ (US – 9V) / 22mA |
| Bereitschaftszeit | ≤ 0,2s |
| Kommunikation | |
| Typ | FSK moduliertes Stromsignal – HART® konform (7.0) |
| Signal | 0,5mASS – 1200Hz / 2200Hz |
| Kommunikationswiderstand | ≥ 250Ω, extern |
| Aktivität | 20s (td = 0 … <1s) / ∞ (td = ≥1s) |
| Adresse | 0 (0 … 15) |
| Übertragungsrate | 1200 Bit/s |
| Messgenauigkeit | |
| Kennlinienabweichung | ≤ ±0,15% FS ≤ ±0,5% FS |
| Langzeitdrift | ≤ ±0,2% FS/Jahr, nicht kumulativ (1000h/+125°C) (bei Variante Prozesstemperatur Typ 0) ≤ ±0,5% FS/Jahr, nicht kumulativ (1000h/+200°C) (bei Variante Prozesstemperatur Typ 1) |
| Temperaturabweichung | Tk Nullpunkt: ≤ ±0,015% FS/10K Tk Spanne: ≤ ±0,015% FS/10K |
| Werkstoffe | |
| Membrane (prozessberührend) |
Stahl 1.4548 (bei Variante Prozesstemperatur Typ 0) Inconel 718 (bei Variante Prozesstemperatur Typ 1) |
| Prozessanschluss (prozessberührend) |
Stahl 1.4404 (316L) |
| Anschlussgehäuse | CrNi-Stahl |
| Elektrisches Anschlusselement | PUR (Gerätestecker) |
| Druckausgleichselement | Acrylcopolymer |
| Dichtungen (prozessberührend) |
FPM – Fluorelastomer (Viton®) |
| Umgebungsbedingungen | |
| Umgebungstemperatur Ta | Standard: -40°C … +125°C Erweitert: -40°C … +200°C |
| Prozesstemperatur Tp | -40°C … +200°C |
| Prozessdruckbereiche | 0 … +600bar (relativ) |
| Schutzart | IP69K/IP67 (EN/IEC 60529) |
