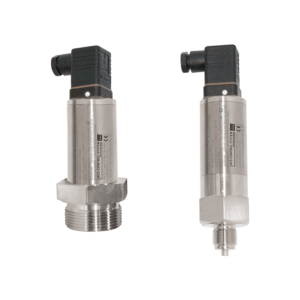

Drucksensor Precont® PS4SM
Elektronischer Druckschalter mit Metallmembrane
- Metallmembranmesszelle für Druckbereiche bis 1000bar
- Analog- und bis zu 2 Schaltausgänge
- Gehäuse und Anzeige drehbar
Beschreibung
Durch die Gerätekonstruktion sowie der Verfügbarkeit von industriellen Standardprozessanschlüssen ist der Drucksensor Precont PS4SM insbesondere geeignet zur Verwendung für Maschinen- und Anlagenbau, Klima- und Kälteanlagenbau, Hydraulik- und Pneumatiksysteme, Prozessindustrie und Umwelttechnik.
Der Drucksensor Precont PS4SM von ACS Control System ist geeignet für anspruchsvolle Messaufgaben. Durch seine hohe Genauigkeit und die große Flexibilität in der Konfiguration kann der Drucksensor an die unterschiedlichsten Applikationen angepasst werden. Der Prozessanschluss mit frontbündiger Membrane wurde speziell konzipiert für die Messung von viskosen, pastösen, adhäsiven, kristallisierenden, partikelhaltigen und verunreinigten Medien, die herkömmliche Prozessanschlüsse mit Druckkanalbohrung verstopfen würden. Die frontbündige Membrane ist mit dem Prozessanschluss komplett verschweißt und mit einer formschlüssigen Dichtung ausgestattet. Eine zuverlässige, totraumfreie Abdichtung zwischen Prozessanschluss und Messmedium ist somit gesichert. Die robuste Bauform und die hochwertige Verarbeitung machen den Drucksensor Precont PS4SM zu einem sehr hochwertigen Produkt, dem selbst widrigste Umweltbedingungen nichts anhaben können, seien es tiefste Temperaturen im Außeneinsatz, extreme Schock- und Vibrationsbelastungen oder aggressive Medien.
Eine unverlierbare Laserbeschriftung des Typenschildes sorgt für eine Identifizierbarkeit über die gesamte Lebensdauer des Drucksensors.
Selbstverständlich ist die optionale Anbringung einer Messstellenbezeichnung bzw. TAG, eines Kundenlabels oder eines neutralen Typenschildes, natürlich ebenfalls per Laserbeschriftung.
Eine LABS-freie bzw. silikonfreie Ausführung, eine Werkskalibrierung mit Kalibrierzertifikat und eine kundenspezifische Konfiguration bzw. Voreinstellung stehen ebenfalls als Option zur Verfügung wie ein Materialprüfzeugnis EN10204 3.1 oder Werksbescheinigungen für Trinkwasser- bzw. Lebensmitteltauglichkeit.
| Hilfsenergie | |
|---|---|
| Versorgungsspannung | 10,5 V bis 35 V DC, verpolungsgeschützt |
| Stromaufnahme | ≤ 60mA Analogausgang max. 22,5mA (Schaltausgänge im Leerlauf) |
| Schaltausgang S1 / S2 | |
|---|---|
| Funktion | PNP-schaltend auf +L |
| Ausgangsstrom | 0 bis ≤ 200mA Strombegrenzt Kurzschlussfest |
| Analogausgang – Strom 4 bis 20mA | |
|---|---|
| Arbeitsbereich | 3,9mA bis 21mA min. 3,8mA max. 22mA |
| Zulässige Bürde | ≤ (US – 10,5V) / 20mA |
| Bereitschaftszeit | ≤ 1s |
| Messgenauigkeit | |
|---|---|
| Kennlinienabweichung | ≤ ±0,5% FS |
| Langzeitdrift | ≤ ±0,2% FS/Jahr, nicht kumulativ |
| Temperaturabweichung | ≤ ±0,02% FS/K (0°C bis +80°C) (bei Messbereich ≤ 25bar) ≤ ±0,03% FS/K (+80°C bis +125°C) (bei Messbereich ≤ 25bar) ≤ ±0,02% FS/K (-40°C bis +100°C) (bei Messbereich ≥ 40bar) ≤ ±0,03% FS/K (+100°C bis +125°C) (bei Messbereich ≥ 40bar) |
| Werkstoffe | |
|---|---|
| Membrane (prozessberührend) |
Stahl 1.4571 (316Ti) Stahl 1.4542 (630) Stahl 1.4534 (SI13800) |
| Prozessanschluss (prozessberührend) |
Stahl 1.4571 (316Ti) |
| Anschlussgehäuse | CrNi-Stahl |
| Dichtungen (prozessberührend) |
NBR – Nitril-Butadien-Kautschuk FPM – Fluorelastomer (Viton®) EPDM – Etylen-Propylen-Dienmonomer, FDA-gelistet |
| Umgebungsbedingungen | |
|---|---|
| Umgebungstemperatur | -40°C bis +85°C |
| Prozesstemperatur | -40°C bis +125°C |
| Prozessdruckbereiche | -1 bis +1000bar (typabhängig) |
| Schutzarten | IP65/IP67 (EN/IEC 60529) |
